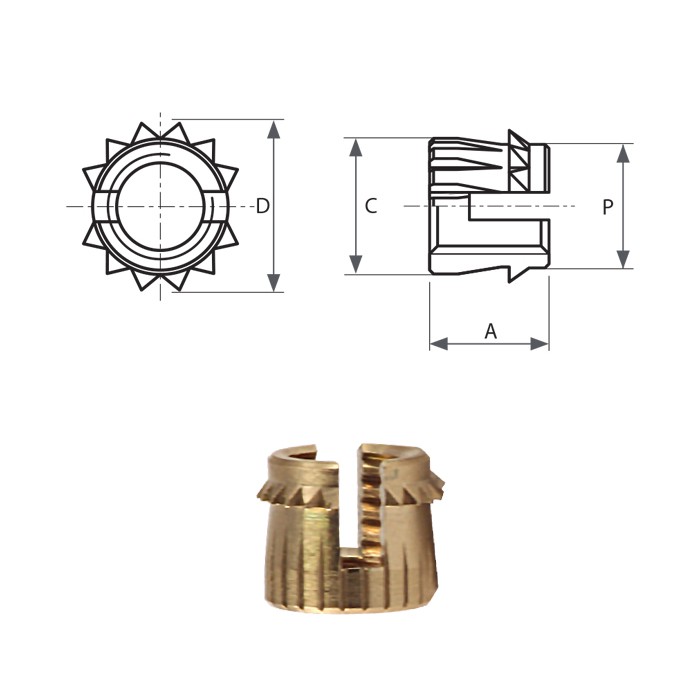

Expansion brass inserts FXCPB-C type press-in installation
Code |
Internal Thread |
A |
C |
D |
P |
|
|
|---|---|---|---|---|---|---|---|
| 83FXCPBM0235C | M2 | 3,5 | 3,5 | 3,9 | 3,1 | 3,1 - 3,2 | Data sheet |
| 83FXCPBM0254C | M2,5 | 4 | 4 | 4,4 | 3,5 | 3,6 - 3,7 | Data sheet |
| 83FXCPBM035C | M3 | 5 | 5 | 5,6 | 4,5 | 4,6 - 4,7 | Data sheet |
| 83FXCPBM045C | M4 | 5 | 6 | 6,6 | 5,4 | 5,5 - 5,6 | Data sheet |
| 83FXCPBM056C | M5 | 6 | 7 | 7,6 | 6,5 | 6,6 - 6,7 | Data sheet |
| 83FXCPBM067C | M6 | 7 | 8 | 8,6 | 7,5 | 7,6 - 7,7 | Data sheet |
