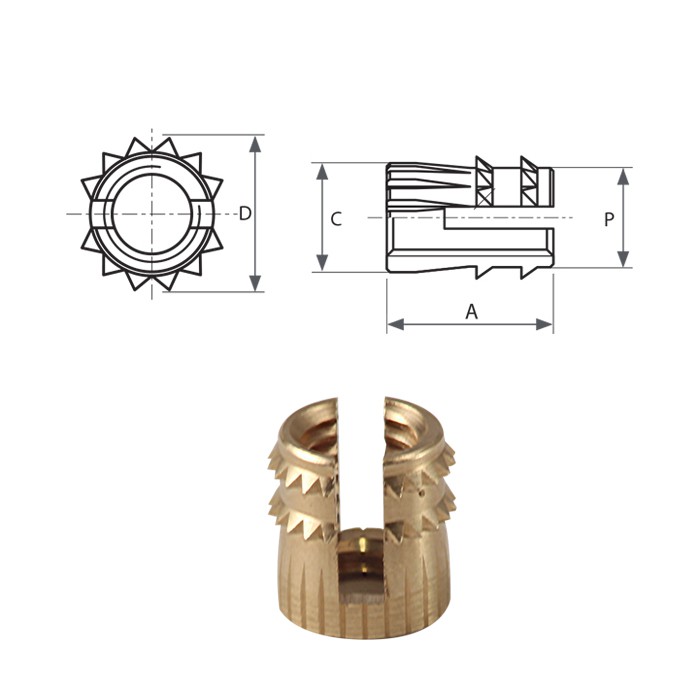

Expansion brass inserts FXCPB-L type press-in installation
Code |
Internal Thread |
A |
C |
D |
P |
|
|
|---|---|---|---|---|---|---|---|
| 83FXCPBM038L | M3 | 8 | 5 | 5,6 | 4,5 | 4,6 - 4,7 | Data sheet |
| 83FXCPBM0395L | M3 | 9,5 | 5 | 5,6 | 4,5 | 4,6 - 4,7 | Data sheet |
| 83FXCPBM048L | M4 | 8 | 6 | 6,6 | 5,4 | 5,5 - 5,6 | Data sheet |
| 83FXCPBM0495L | M4 | 9,5 | 6 | 6,6 | 5,4 | 5,5 - 5,6 | Data sheet |
| 83FXCPBM059L | M5 | 9 | 7 | 7,6 | 6,5 | 6,6 - 6,7 | Data sheet |
| 83FXCPBM069L | M6 | 9 | 8 | 8,6 | 7,5 | 7,6 - 7,7 | Data sheet |
| 83FXCPBM0810L | M8 | 10 | 10 | 10,6 | 9,4 | 9,5 - 9,6 | Data sheet |
