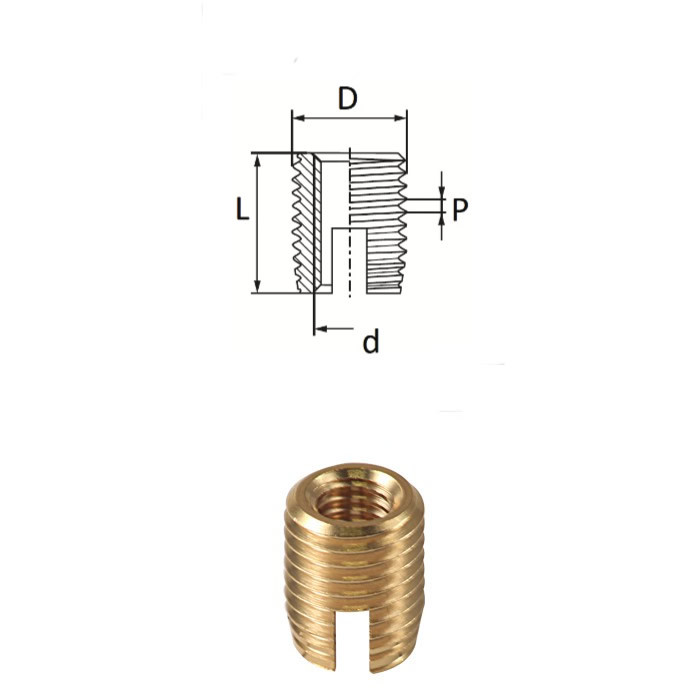

Self-tapping threaded inserts - Brass
Code |
L |
d int thread |
D int. thread |
P * ext. pitch |

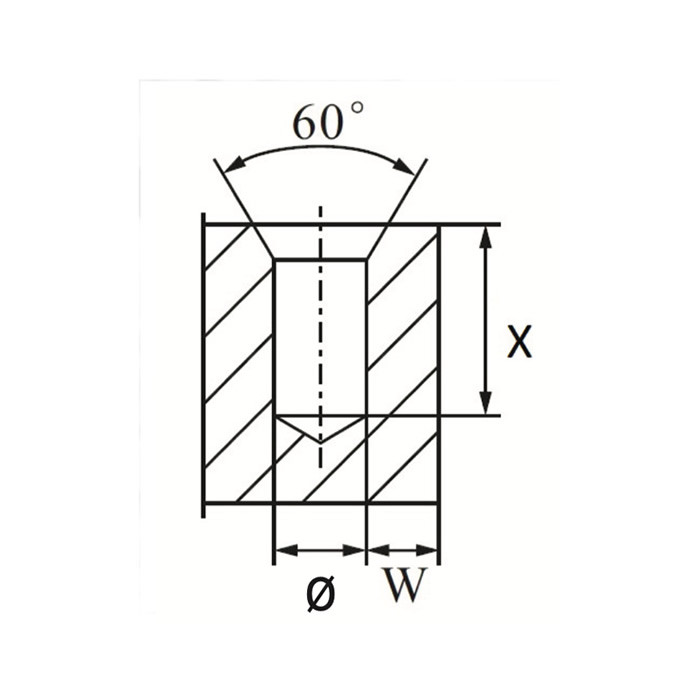

Ø hole hard plastics |
Ø hard plastics |
X |
|
|---|---|---|---|---|---|---|---|---|
| 83FXSCTBM02 | 6 | M 2 x 0,4 | 4,5 | 0,5 | 4,1 | 4,1 - 4,2 | 8 | Data sheet |
| 83FXSCTBM02.5 | 6 | M 2,5 x 0,45 | 4,5 | 0,5 | 4,1 | 4,1 - 4,2 | 8 | Data sheet |
| 83FXSCTBM03 | 6 | M 3 x 0,5 | 5 | 0,5 | 4,6 | 4,6 - 4,7 | 8 | Data sheet |
| 83FXSCTBM04 | 8 | M 4 x 0,7 | 6,5 | 0,75 | 5,9 - 6 | 6 - 6,1 | 10 | Data sheet |
| 83FXSCTBM05 | 10 | M 5 x 0,8 | 8 | 1 | 7,2 - 7,3 | 7,3 - 7,5 | 13 | Data sheet |
| 83FXSCTBM06A | 12 | M 6 x 1 | 9 | 1 | 8,2 - 8,3 | 8,3 - 8,5 | 15 | Data sheet |
| 83FXSCTBM06 | 14 | M 6 x 1 | 10 | 1,5 | 8,8 - 9,0 | 8,9 - 9,2 | 17 | Data sheet |
| 83FXSCTBM08 | 15 | M 8 x 1,25 | 12 | 1,5 | 10,8 - 11 | 10,9 - 11,2 | 18 | Data sheet |
| 83FXSCTBM10 | 18 | M 10 x 1,5 | 14 | 1,5 | 12,8 - 13 | 12,9 - 13,2 | 22 | Data sheet |
| 83FXSCTBM12 | 22 | M 12 x 1,75 | 16 | 1,5 | 14,8 - 15 | 14,9 - 15,2 | 26 | Data sheet |
| 83FXSCTBM14 | 24 | M 14 x 2 | 18 | 1,5 | 16,8 - 17 | 16,9 - 17,2 | 28 | Data sheet |
| 83FXSCTBM16 | 22 | M 16 x 2 | 20 | 1,5 | 18,8 - 19 | 18,9 - 19,2 | 27 | Data sheet |
| 83FXSCTBM18 | 24 | M 18 x 2,5 | 22 | 1,5 | 20,8 - 21 | 16,9 - 17,2 | 29 | Data sheet |
| 83FXSCTBM20 | 27 | M 20 x 2,5 | 26 | 1,5 | 24,8 - 25 | 18,9 - 19,2 | 32 | Data sheet |
Notes:
*P Attention: special thread, drill but no pre-tapping required
Tolerance internal thread d = according to ISO 6H / Tolerance external diameter D = according to manufacturing standards.
W Min edge distance: Plastics W ≥ 0.25 x D
