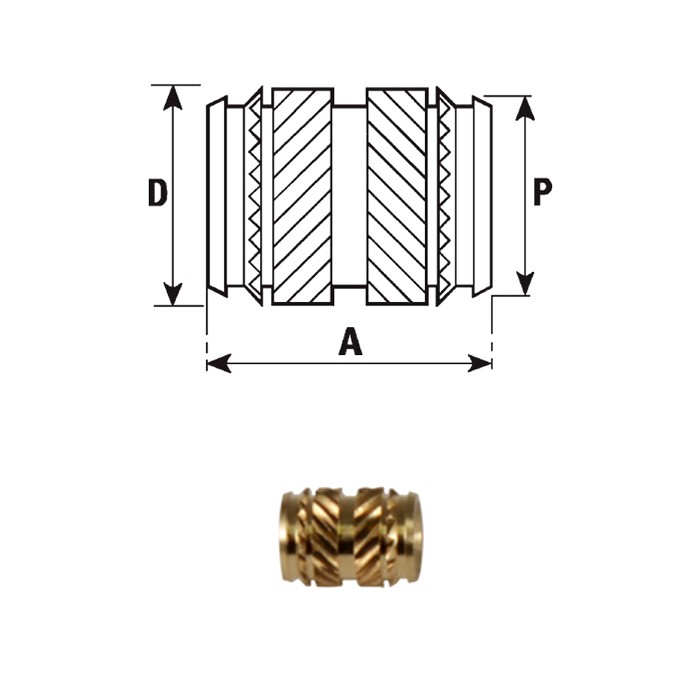

brass threaded inserts FXTCB type heat installation
Code |
Internal Thread |
A |
D |
P |
-0,00+0,10
|
Min. wall thickness |
|
|---|---|---|---|---|---|---|---|
| 83FXTCBM02 | M 2 | 4 | 3,6 | 3,1 | 3,2 | 1,3 | Data sheet |
| 83FXTCBM025 | M 2,5 | 5,7 | 4,4 | 3,9 | 4 | 1,6 | Data sheet |
| 83FXTCBM03 | M 3 | 5,7 | 4,4 | 3,9 | 4 | 1,6 | Data sheet |
| 83FXTCBM04 | M 4 | 8,1 | 6,1 | 5,5 | 5,6 | 2,1 | Data sheet |
| 83FXTCBM05 | M 5 | 9,5 | 6,8 | 6,3 | 6,4 | 2,6 | Data sheet |
| 83FXTCBM06 | M 6 | 12,7 | 8,5 | 7,9 | 8 | 3,3 | Data sheet |
| 83FXTCBM08 | M 8 | 12,7 | 10 | 9,5 | 9,6 | 4,5 | Data sheet |
| 83FXTCBM10 | M 10 | 12,7 | 12,3 | 11,8 | 11,9 | 6 | Data sheet |
| 83FXTCBM12 | M 12 | 15,9 | 16,3 | 15,8 | 16 | 8 | Data sheet |
