brass threaded inserts FXHSLB type heat or ultrasonics installation

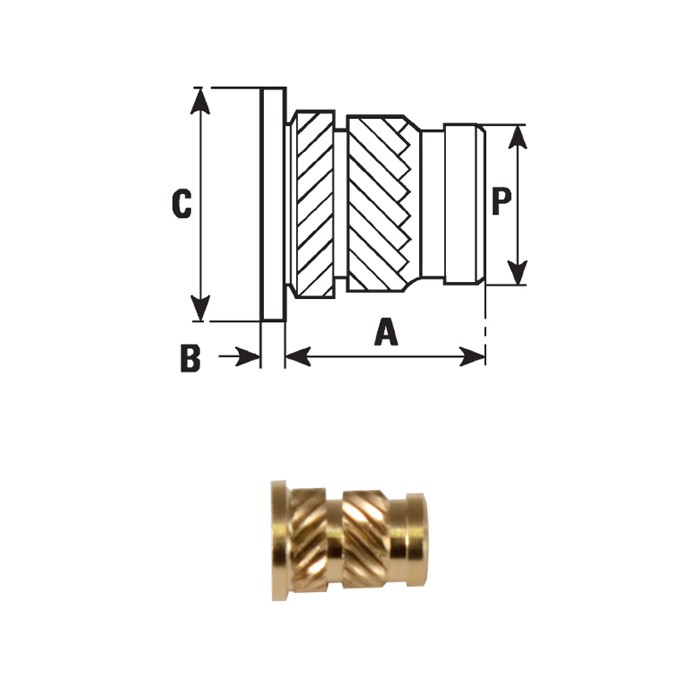

Code |
Internal Thread |
A |
B |
C |
D |
P |
-0,00+0,10
|
Min. wall thickness |
|
|---|---|---|---|---|---|---|---|---|---|
| 83FXHSLBM02 | M 2 | 4 | 0,53 | 4,8 | 3,6 | 3,1 | 3,2 | 1,3 | Data sheet |
| 83FXHSLBM025 | M 2,5 | 5,7 | 0,61 | 5,5 | 4,6 | 3,9 | 4 | 1,6 | Data sheet |
| 83FXHSLBM034 | M 3 | 4 | 0,61 | 5,5 | 4,6 | 3,9 | 4 | 1,6 | Data sheet |
| 83FXHSLBM0348 | M 3 | 4,8 | 0,61 | 5,5 | 4,6 | 3,9 | 4 | 1,6 | Data sheet |
| 83FXHSLBM03 | M 3 | 5,7 | 0,61 | 5,5 | 4,6 | 3,9 | 4 | 1,6 | Data sheet |
| 83FXHSLBM0448 | M 4 | 4,8 | 0,91 | 7,1 | 6,3 | 5,5 | 5,6 | 2,1 | Data sheet |
| 83FXHSLBM0458 | M 4 | 5,8 | 0,91 | 7,1 | 6,3 | 5,5 | 5,6 | 2,1 | Data sheet |
| 83FXHSLBM0472 | M 4 | 7,2 | 0,91 | 7,1 | 6,3 | 5,5 | 5,6 | 2,1 | Data sheet |
| 83FXHSLBM04 | M 4 | 8,1 | 0,91 | 7,1 | 6,3 | 5,5 | 5,6 | 2,1 | Data sheet |
| 83FXHSLBM0558 | M 5 | 5,8 | 1,09 | 7,9 | 7,1 | 6,3 | 6,4 | 2,6 | Data sheet |
| 83FXHSLBM582 | M 5 | 8,2 | 1,09 | 7,9 | 7,1 | 6,3 | 6,4 | 2,6 | Data sheet |
| 83FXHSLBM05 | M 5 | 9,5 | 1,09 | 7,9 | 7,1 | 6,3 | 6,4 | 2,6 | Data sheet |
| 83FXHSLBM0668 | M 6 | 6,8 | 1,35 | 9,5 | 8,7 | 7,9 | 8 | 3,3 | Data sheet |
| 83FXHSLBM0695 | M 6 | 9,5 | 1,35 | 9,5 | 8,7 | 7,9 | 8 | 3,3 | Data sheet |
| 83FXHSLBM06 | M 6 | 12,7 | 1,35 | 9,5 | 8,7 | 7,9 | 8 | 3,3 | Data sheet |
| 83FXHSLBM08 | M 8 | 12,7 | 1,35 | 11,1 | 10,2 | 9,5 | 9,6 | 4,5 | Data sheet |
| 83FXHSLBM10 | M 10 | 12,7 | 1,6 | 14 | 12,6 | 11,8 | 11,9 | 6 | Data sheet |
| 83FXHSLBM12 | M 12 | 15,9 | 2 | 19 | 16,7 | 15,8 | 16 | 8 | Data sheet |
