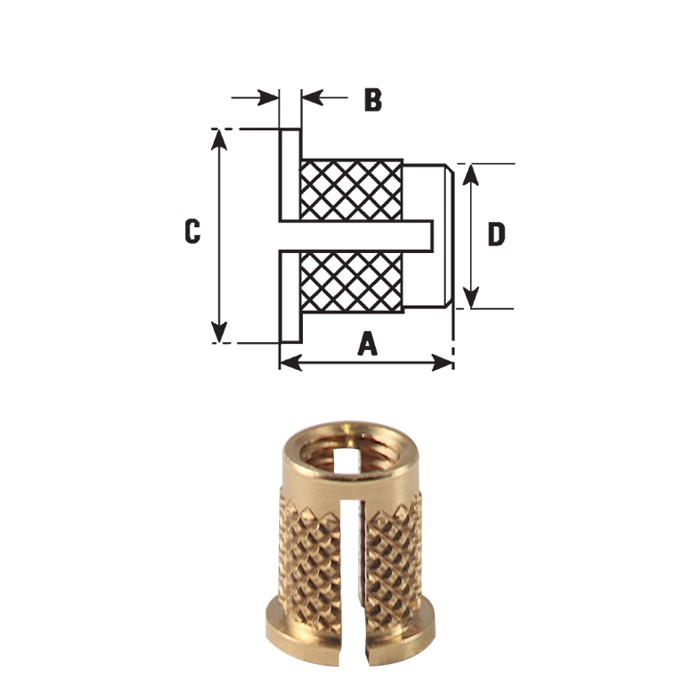

brass threaded inserts FXHBLRB type press-in installation
Code |
Internal Thread |
A |
B |
C |
D |
-0,00+0,10
|
Min. wall thickness |
|
|---|---|---|---|---|---|---|---|---|
| 83FXHBLRBM02 | M 2 | 3,9 | 0,43 | 4,8 | 3,2 | 3,2 | 2,4 | Data sheet |
| 83FXHBLRBM025 | M 2,5 | 4,7 | 0,51 | 5,5 | 4 | 4 | 3,2 | Data sheet |
| 83FXHBLRBM03 | M 3 | 4,7 | 0,51 | 5,5 | 4 | 4 | 3,2 | Data sheet |
| 83FXHBLRBM04 | M 4 | 7,9 | 0,82 | 7,1 | 5,5 | 5,6 | 4 | Data sheet |
| 83FXHBLRBM05 | M 5 | 9,4 | 0,99 | 7,9 | 6,3 | 6,4 | 4,8 | Data sheet |
| 83FXHBLRBM06 | M 6 | 12,6 | 1,25 | 9,5 | 7,9 | 8 | 6 | Data sheet |
| 83FXHBLRBM08 | M 8 | 12,6 | 1,25 | 11,1 | 9,5 | 9,6 | 7 | Data sheet |
