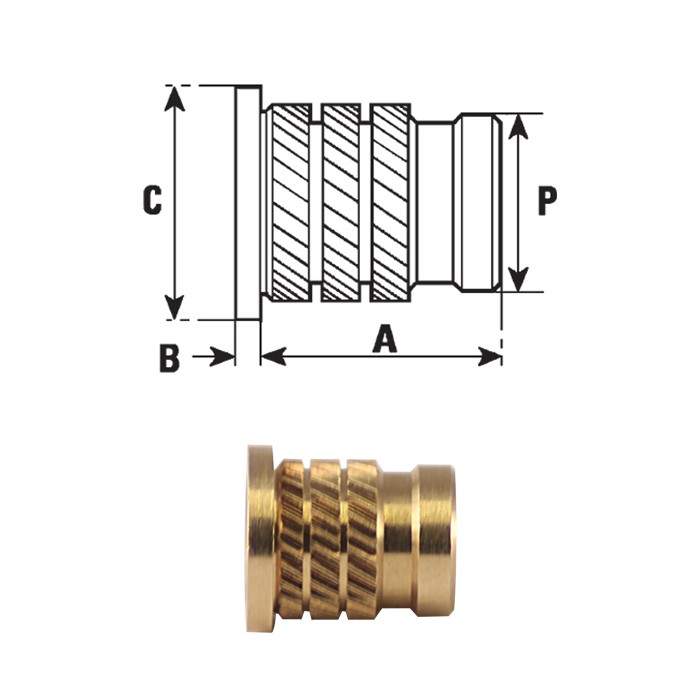

Brass threaded inserts FXHSPB type installation by action press
Code |
Internal Thread |
A |
B |
C |
D |
P |
-0,00+0,10
|
Min. wall thickness |
|
|---|---|---|---|---|---|---|---|---|---|
| 83FXHSPBM02 | M 2 | 4,1 | 0,51 | 4,8 | 3,3 | 3 | 3,1 | 1,6 | Data sheet |
| 83FXHSPBM025 | M 2,5 | 5,3 | 0,58 | 5,5 | 4,2 | 3,7 | 3,8 | 2 | Data sheet |
| 83FXHSPBM03 | M 3 | 5,3 | 0,58 | 5,5 | 4,2 | 3,7 | 3,8 | 2 | Data sheet |
| 83FXHSPBM04 | M 4 | 7,4 | 0,89 | 7,1 | 5,8 | 5,3 | 5,4 | 2,5 | Data sheet |
| 83FXHSPBM05 | M 5 | 8,3 | 1,07 | 7,9 | 6,6 | 6,1 | 6,2 | 2,5 | Data sheet |
| 83FXHSPBM06 | M 6 | 9,2 | 1,32 | 9,5 | 8,2 | 7,7 | 7,8 | 2,8 | Data sheet |
| 83FXHSPBM08 | M 8 | 9,2 | 1,32 | 11,1 | 9,7 | 9,3 | 9,3 | 3,8 | Data sheet |
| 83FXHSPBM10 | M10 | 9,2 | 1,32 | 14 | 12,7 | 12,2 | 12,3 | 5 | Data sheet |
