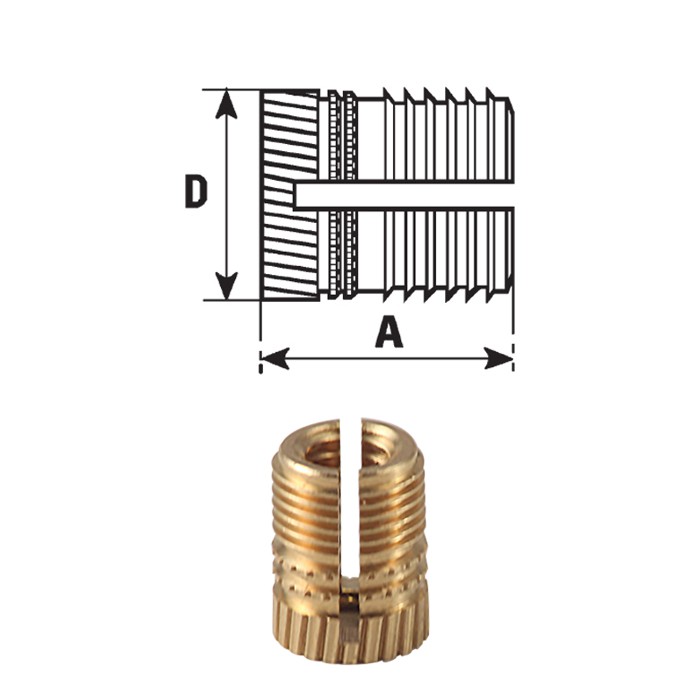

Brass threaded inserts FXPLKB type press-in installation
Code |
Internal Thread |
A |
D |
-0,00+0,10
|
Min. wall thickness |
|
|---|---|---|---|---|---|---|
| 83FXPLKBM02 | M 2 | 4 | 3,7 | 3,2 | 1,6 | Data sheet |
| 83FXPLKBM025 | M 2,5 | 5,8* | 4,5 | 4 | 2 | Data sheet |
| 83FXPLKBM03 | M 3 | 5,8* | 4,5 | 4 | 2 | Data sheet |
| 83FXPLKBM04 | M 4 | 8,2* | 6,2 | 5,6 | 2,8 | Data sheet |
| 83FXPLKBM05 | M 5 | 9,5* | 6,9 | 6,4 | 3,2 | Data sheet |
| 83FXPLKBM06 | M 6 | 12,7* | 8,5 | 8 | 4 | Data sheet |
| 83FXPLKBM08 | M 8 | 12,7 | 10,1 | 9,6 | 4,8 | Data sheet |
