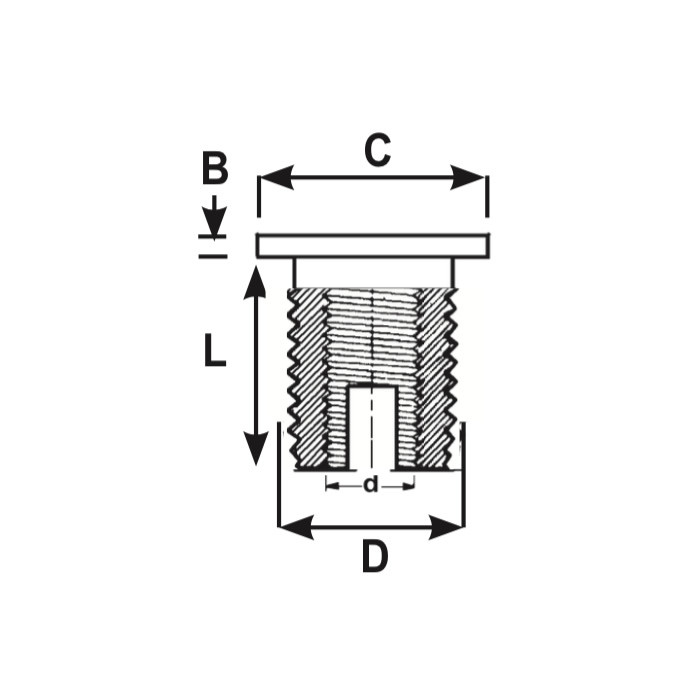

Self-tapping threaded inserts FXHSCTB - Brass
Code |
d Internal thread |
D External thread |
P* |

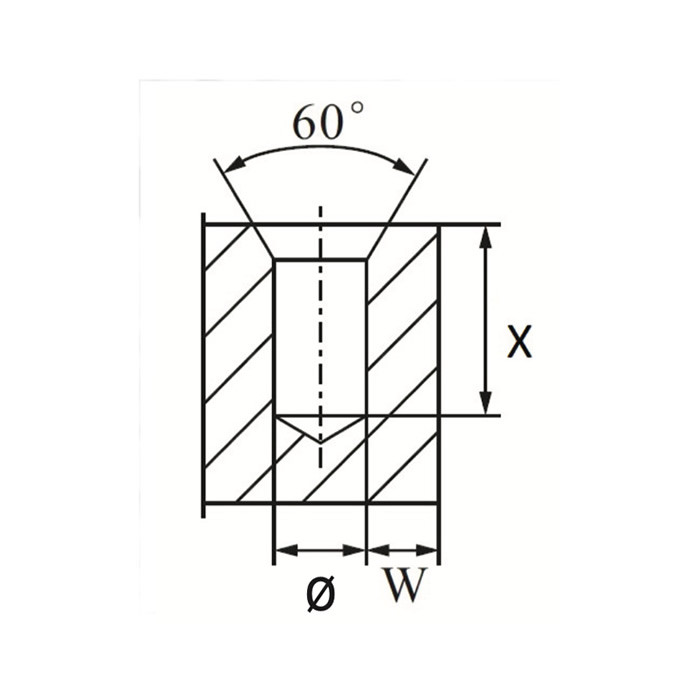

ø hole |
ø hole |
X |
L |
C |
B |
|
|---|---|---|---|---|---|---|---|---|---|---|
| 83FXHSCTBM02.5 | M2,5x0,45 | 4,5 | 0,5 | 4,1 | 4,1-4,2 | 8 | 6 | 6 | 0,58 | Data sheet |
| 83FXHSCTBM03 | M3X0,5 | 5 | 0,5 | 4,6 | 4,6-4,7 | 8 | 6 | 6,5 | 0,58 | Data sheet |
| 83FXHSCTBM04 | M4X0,7 | 6,5 | 0,75 | 5,9-6,0 | 6,0-6,1 | 10 | 8 | 8 | 0,89 | Data sheet |
| 83FXHSCTBM05 | M5X0,8 | 8 | 1 | 7,2-7,3 | 7,3-7,5 | 13 | 10 | 9,5 | 1,06 | Data sheet |
| 83FXHSCTBM06A | M6X1,0 | 9 | 1 | 8,2-8,3 | 8,3-8,5 | 15 | 12 | 12,5 | 1,32 | Data sheet |
| 83FXHSCTBM06 | M6X1,0 | 10 | 1,5 | 8,8-9 | 8,9-9,2 | 17 | 14 | 12 | 1,32 | Data sheet |
| 83FXHSCTBM08 | M8x1,25 | 12 | 1,5 | 10,8-11 | 10,9-11,2 | 18 | 15 | 14 | 1,32 | Data sheet |
| 83FXHSCTBM10 | M10x1,5 | 14 | 1,5 | 12,8,13 | 12,9-13,2 | 22 | 18 | 16 | 1,57 | Data sheet |
| 83FXHSCTBM12 | M12x1,75 | 16 | 1,5 | 14,9-15 | 14,9-15,2 | 26 | 22 | 18 | 1,57 | Data sheet |
