Self-tapping threaded inserts F318 type - Open holes

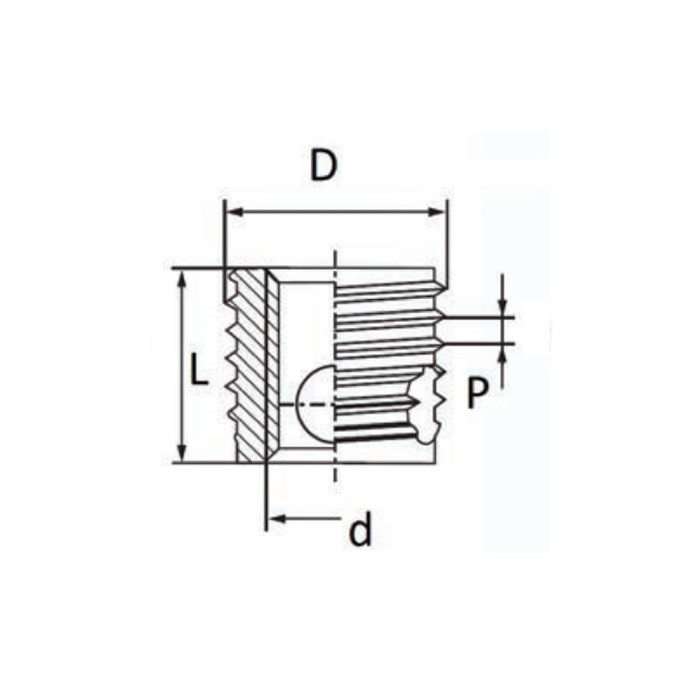

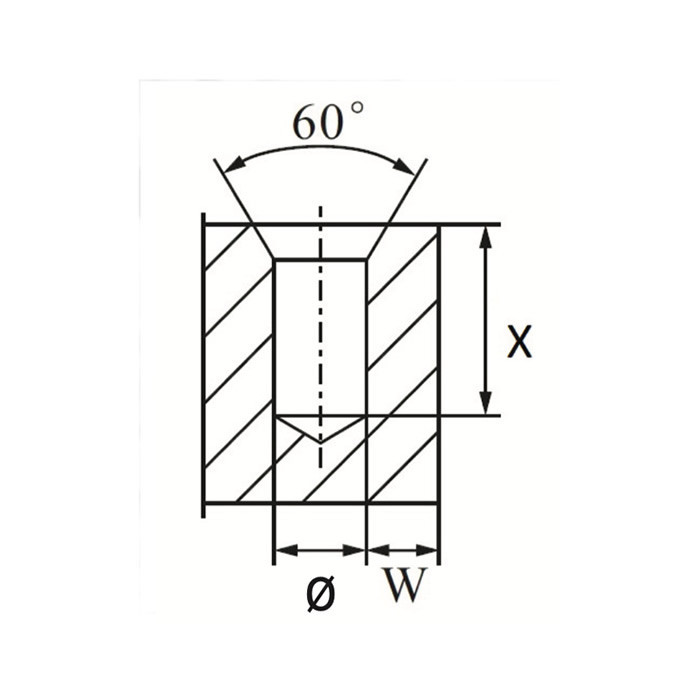

Code	d Internal thread	D External thread	P*	ø hole metals	ø hole hard plastic	X	L
83ACF318M03-C	M3X0,5	5	0,6	4,7-4,8	4,6-4,7	6	4	Data sheet
83ACF318M03-L	M3X0,5	5	0,6	4,7-4,8	4,6-4,7	8	6	Data sheet
83ACF318M04-C	M4X0,7	6,5	0,8	6,1-6,2	6,0-6,1	8	6	Data sheet
83ACF318M04-L	M4X0,7	6,5	0,8	6,1-6,2	6,0-6,1	10	8	Data sheet
83ACF318M05-C	M5X0,8	8	1	7,6-7,7	7,4-7,6	9	7	Data sheet
83ACF318M05-L	M5X0,8	8	1	7,6-7,7	7,4-7,6	13	10	Data sheet
83ACF318M06-C	M6X1,0	10	1,25	9,5-9,6	9,3-9,5	10	8	Data sheet
83ACF318M06-L	M6X1,0	10	1,25	9,5-9,6	9,3-9,5	15	12	Data sheet
83ACF318M08-C	M8X1,25	12	1,5	11,3-11,5	11,1-11,3	11	9	Data sheet
83ACF318M08-L	M8X1,25	12	1,5	11,3-11,5	11,1-11,3	17	14	Data sheet
83ACF318M10-C	M10X1,5	14	1,5	13,4-13,5	13,1-13,3	13	10	Data sheet
83ACF318M10-L	M10X1,5	14	1,5	13,4-13,5	13,1-13,3	22	18	Data sheet
83ACF318M12-C	M12X1,75	16	1,75	15,2-15,4	15,0-15,2	15	12	Data sheet
83ACF318M12-L	M12X1,75	16	1,75	15,2-15,4	15,0-15,2	26	22	Data sheet
83ACF318M14-C	M14X2,0	18	2	17,2-17,4	17,0-17,2	17	14	Data sheet
83ACF318M14-L	M14X2,0	18	2	17,2-17,4	17,0-17,2	28	24	Data sheet
83ACF318M16-C	M16x2,0	20	2	19,2-19,4	19,0-19,2	17	14	Data sheet
83ACF318M16-L	M16x2,0	20	2	19,2-19,4	19,0-19,2	28	24	Data sheet
