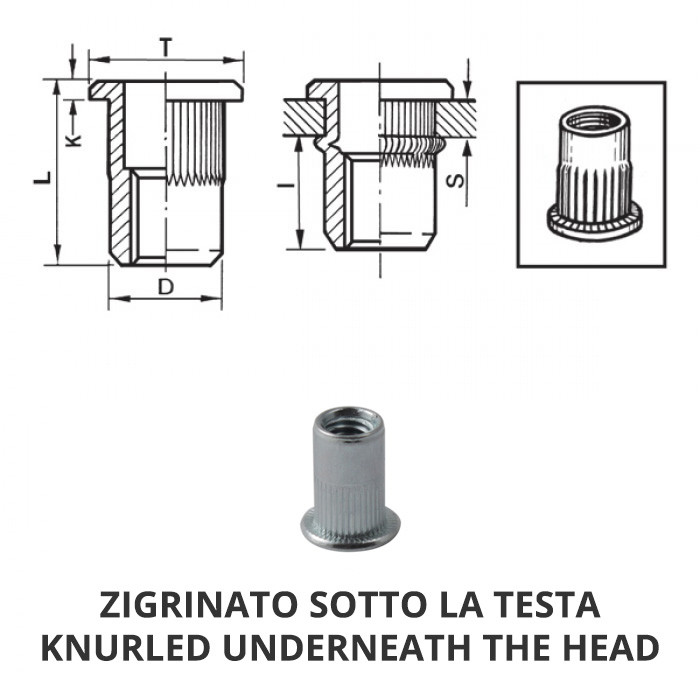

Knurled A4 stainless steel cylindrical threaded inserts - Flat head
Code |
|
S GRIP |
D +0.07/-0.1 |
|
T +/-0.5 |
K +/-0.15 |
L +/-0.5 |
I ~ |
|
|
|---|---|---|---|---|---|---|---|---|---|---|
| 85IXA4ITTGM03C | M3 | 0,5-1,5 | 4,9 | 5 | 7 | 0,8 | 9 | 5 | 2 | Data sheet |
| 85IXA4ITTGM04C | M4 | 0,5-2,0 | 5,9 | 6 | 9 | 0,8 | 10,8 | 6,5 | 5 | Data sheet |
| 85IXA4ITTGM04L | M4 | 2,0 - 4,0 | 5,9 | 6 | 9 | 1 | 11,5 | 7 | 5 | Data sheet |
| 85IXA4ITTGM05C | M5 | 0,5-2,5 | 6,9 | 7 | 10 | 1 | 13 | 8 | 8,5 | Data sheet |
| 85IXA4ITTGM05L | M5 | 2,5-4,0 | 6,9 | 7 | 10 | 1 | 16.5 | 9,2 | 8,5 | Data sheet |
| 85IXA4ITTGM06C | M6 | 0,5-3,0 | 8,9 | 9 | 12,8 | 1,5 | 15 | 9,2 | 15 | Data sheet |
| 85IXA4ITTGM06L | M6 | 3,0-4,5 | 8,9 | 9 | 13 | 1,5 | 16 | 10,2 | 15 | Data sheet |
| 85IXA4ITTGM08C | M8 | 1,0-3,5 | 10,9 | 11 | 15 | 1,5 | 18 | 11,5 | 26 | Data sheet |
| 85IXA4ITTGM08L | M8 | 3,0-5,5 | 10,9 | 11 | 16 | 1,5 | 18,5 | 12 | 26 | Data sheet |
| 85IXA4ITTGM10C13 | M10 | 1,0-4,0 | 12,9 | 13 | 17 | 2 | 20,3 | 13,5 | 50 | Data sheet |
| 85IXA4ITTGM10L13 | M10 | 3,0-6,0 | 12,9 | 13 | 19 | 2 | 22 | 15 | 50 | Data sheet |
| 85IXA4ITTGM12C16 | M12 | 1 - 4 | 15,9 | 16 | 6 | 2 | 23 | 16 | Data sheet |
