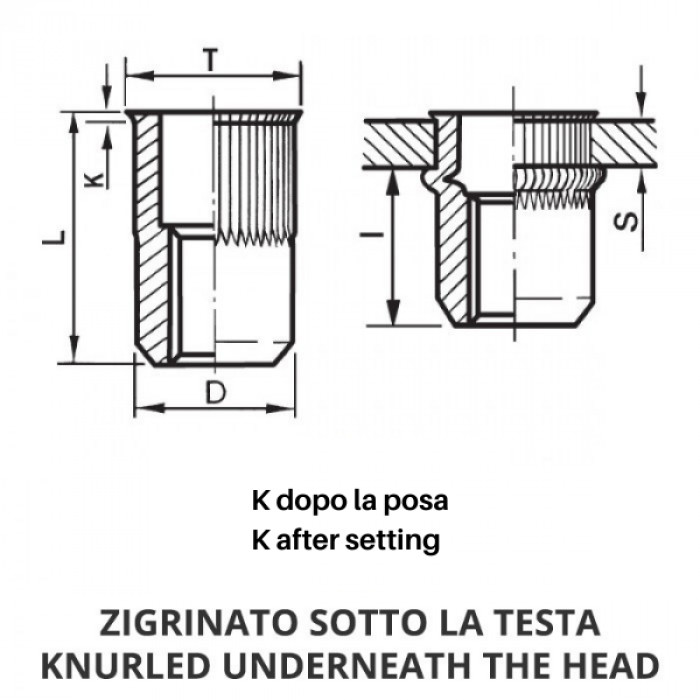

Knurled cylindrical A4 stainless steel threaded inserts - Reduced countersunk head
Code |
|
S GRIP |
D +0,07/-0,1 |
|
T +/-0,5 |
K +/-0,15 |
L +/-0,5 |
I ~ |
|
|
|---|---|---|---|---|---|---|---|---|---|---|
| 85IXA4ITRGM03C | M3 | 0,5-1,5 | 4,9 | 5 | 6 | 0,6 | 8,5 | 5,5 | 1 | Data sheet |
| 85IXA4ITRGM04C | M4 | 0,5-2,0 | 5,9 | 6 | 7 | 0,6 | 10 | 6,5 | 3 | Data sheet |
| 85IXA4ITRGM05C | M5 | 0,5-2,5 | 6,9 | 7 | 8 | 0,6 | 12 | 7,2 | 6 | Data sheet |
| 85IXA4ITRGM06C | M6 | 0,5-3,0 | 8,9 | 9 | 10 | 0,6 | 14,5 | 9 | 11 | Data sheet |
| 85IXA4ITRGM08C | M8 | 0.5-3.0 | 10,9 | 11 | 12 | 0,7 | 16,5 | 10,5 | 20 | Data sheet |
| 85IXA4ITRGM10C13 | M10 | 1,0-3,5 | 12,9 | 13 | 14,5 | 0,85 | 19 | 10,7 | 32 | Data sheet |
| 85IXA4ITRGM12C16 | M12 | 1,5 - 3,5 | 15,9 | 16 | 17,6 | 1,0 | 24 | 15 | 50 | Data sheet |
